Для чего нужна линия рециркуляции ГВС в частном доме
При классической (тупиковой) разводке горячей воды от водонагревателя до смесителя вода в трубах неизбежно остывает. Отвечая на частый вопрос заказчиков — нужна ли рециркуляция гвс в частном доме, мы всегда обращаем внимание на два ключевых технических недостатка тупиковой схемы:
Теплопотери и слив воды: Если точка водоразбора находится далеко от котельной, вам придется сливать остывшую воду от 30 секунд до 2-3 минут. Это не только дискомфорт, но и лишний сброс десятков литров воды, что критически перегружает локальные очистные сооружения (септик).
Холодные полотенцесушители летом: Привязка полотенцесушителей к контурам отопления означает, что с окончанием отопительного сезона они станут ледяными.
Решение проблемы:
Спроектированная линия рециркуляции ГВС представляет собой закольцованную магистраль. Специальный насос непрерывно прокачивает горячую воду от бойлера косвенного нагрева (БКН) через все точки водоразбора и полотенцесушители обратно в бойлер.
Результат: моментальная подача горячей воды при открытии крана и горячие полотенцесушители круглый год.
Пример работы смонтированной рециркуляции на объекте
Тупиковая схема vs Рециркуляция ГВС: в чём разница
| Критерий | Тупиковая разводка | Рециркуляция ГВС |
|---|---|---|
| Ожидание горячей воды | 30–120 секунд слива остывшей воды | 0–1 секунда |
| Перерасход воды | До 30–50 литров в сутки впустую в септик | 0 литров паразитного слива |
| Полотенцесушители | Только зимой (в отопительный сезон) | 365 дней в году |
| Температурные перепады | Вода идёт волнами при открытии крана | Стабильная температура |
| Риск легионеллы | Вода застаивается при 25–40 °C | Постоянный проток + термодезинфекция 65 °C |

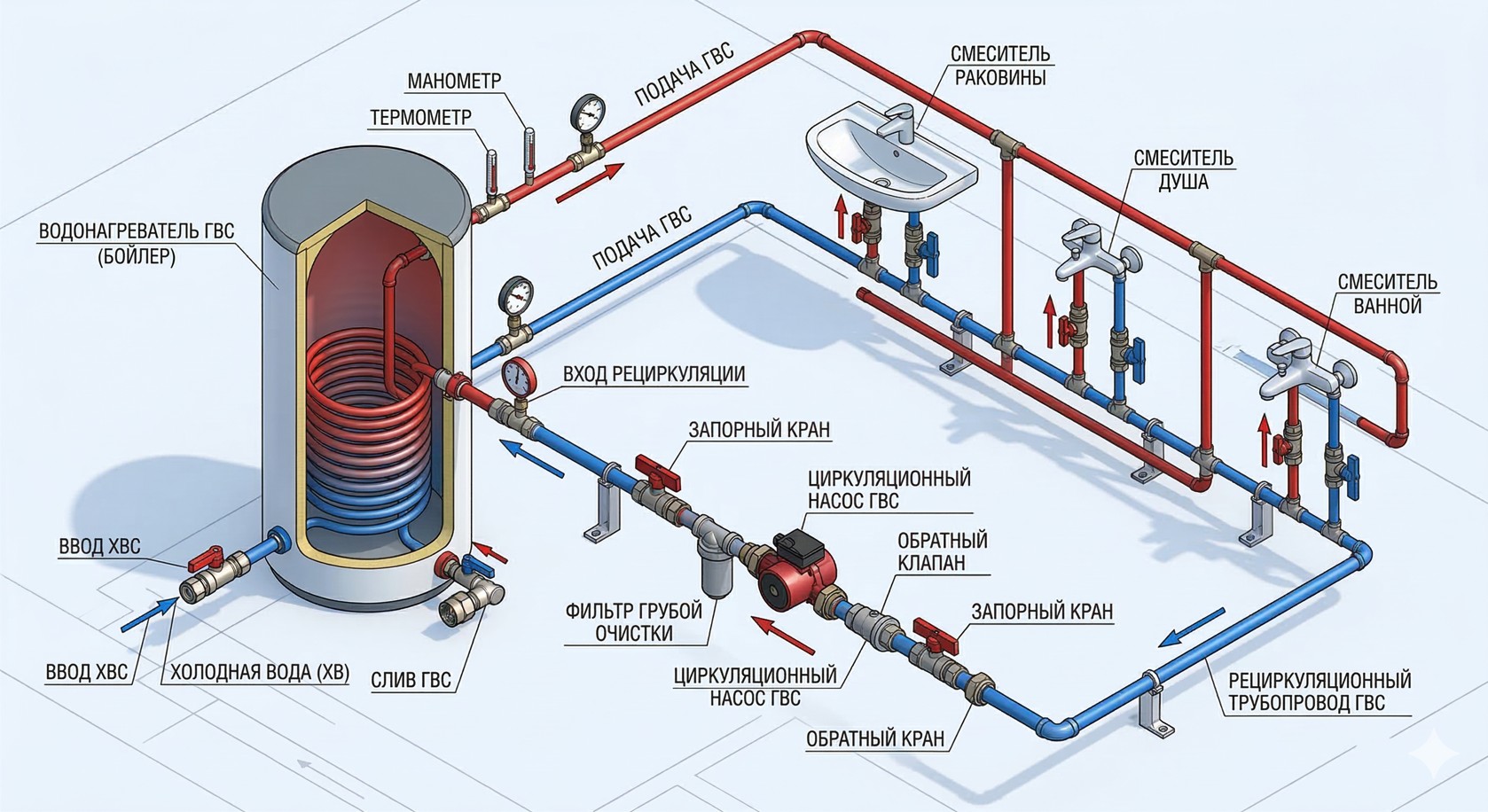

Аксонометрическая схема узла рециркуляции горячей воды
Правильная схема ГВС с рециркуляцией: требования к обвязке БКН
Главное правило инженерии: полноценная циркуляция горячей воды от бойлера возможна только при использовании бойлера косвенного нагрева (БКН), имеющего специальный патрубок рециркуляции.
При проектировании в BIM/Revit мы закладываем строгий стандарт. Надежная схема циркуляции горячей воды в частном доме с бойлером обязательно включает в себя:
Санитарный расширительный бак (экспанзомат): Компенсирует температурное расширение воды. Мы используем только специальные проточные баки для ГВС, чтобы исключить застой воды и размножение бактерий (легионеллы).
Группа безопасности бойлера: Предохранительный клапан (обычно на 6-8 бар), защищающий водонагреватель от избыточного давления.
Система обратных клапанов: Предотвращает передавливание потоков и подмес холодной воды в линию рециркуляции при открытии смесителя.
Балансировочные вентили: Необходимы при коллекторной разводке, если ветки рециркуляции имеют разную длину, чтобы избежать гидравлического дисбаланса.
Отсечные краны и фильтры: Обеспечивают возможность быстрого обслуживания насоса без слива всей системы.
Как правильно сделать рециркуляцию: выбор насоса и автоматики
Отвечая на вопрос заказчиков о том, как сделать циркуляцию горячей воды в частном доме от бойлера, мы всегда заостряем внимание на насосном оборудовании и логике его работы. Главная ошибка некомпетентных монтажников — использование стандартных компонентов отопления на санитарных линиях.
Только латунь или бронза
Категорически нельзя ставить на линию ГВС обычный циркуляционный насос от силовых групп отопления. Санитарная вода богата растворенным кислородом. Чугунный корпус быстро окисляется: вода приобретает рыжий оттенок, а крыльчатка клинит от ржавчины. Мы монтируем строго специализированные насосы с латунным, бронзовым или нержавеющим корпусом.

Умное управление (Home Assistant)
Гонять насос 24/7 нерационально — это изнашивает оборудование и увеличивает теплопотери. Как правильно сделать рециркуляцию горячей воды от бойлера в частном доме с умом? Мы завязываем управление на контроллер котельной или интегрируем реле в систему умного дома (Home Assistant) для работы насоса по расписанию или датчикам движения.

Правильная схема подключения: два сценария обвязки бойлера
Сценарий 1: Бойлер со специальным патрубком рециркуляции (Штатная схема)
В бойлере косвенного нагрева предусмотрен третий патрубок (обычно в средней трети бака).
Движение воды: Горячая вода выходит из верхней точки бойлера → проходит через коллектор и все точки водоразбора/полотенцесушители → закольцовывается в обратную магистраль → через сетчатый фильтр, обратный клапан и рециркуляционный насос возвращается в штуцер рециркуляции бойлера.
Преимущество: не нарушается температурное расслоение (стратификация) воды внутри бака — максимальный КПД подогрева.
Сценарий 2: Бойлер БЕЗ отдельного патрубка (Инженерное решение)
Если у вас накопительный водонагреватель или БКН только с двумя выходами (холодный вход снизу и горячий выход сверху).
Порядок сборки узла:
- Шаровый кран с американкой на вход холодной воды бойлера.
- Предохранительный клапан со сбросом избыточного давления.
- Тройник для подключения мембранного расширительного бака ГВС.
- Тройник для врезки обратной линии рециркуляции.
- Обратный клапан перед врезкой — предотвращает затекание холодной воды в рециркуляционную ветку.
Поможем найти вам лучшее решение. Звоните, пишите!

Телефон
Телеграмм канал
ВАЖНО!! Telegram - оптимальный вид связи - отвечаем моментально
Умное управление рециркуляцией: 3 сценария экономии
Непрерывная работа насоса 24/7 — лишние теплопотери через трубы и расход электричества. Мы настраиваем 3 адаптивных сценария:
Насосы с постоянными магнитами потребляют 4,5–8 Вт — меньше одной LED-лампочки (≈30–40 руб./мес при работе 24/7).
Планируете монтаж ГВС с рециркуляцией?
Мы не работаем «на глаз». Каждый проект начинается с точного расчета гидравлики в BIM. Получите надежную инженерную систему от команды с опытом 10+ лет.
Видеоотчеты в Telegram
Бесплатное облако с историей каждого этапа. Вы сможете увидеть скрытые коммуникации даже через 5 лет.
Точность до фитинга
Выполняем 3D-проектирование в BIM/Revit. Исключаем ошибки монтажа и перерасход материалов.
Скидки до 25% и Договор
Работаем официально, без предоплат. Делимся с вами дилерскими скидками на инженерную сантехнику.
Сборка данного узла и подключение происходит строго в такой последовательности.
- Сначала идет шаровый кран с разъемным соединением в сторону бойлера,
- потом идет предохранительный обратный клапан,
- потом тройник для подключения расширительного бака,
- потом только идет тройник для подключения линии рециркуляции.
- На выходе же горячей воды после бойлера устанавливается только шаровый кран с разъемным соединением в сторону бойлера


При данной схемы обвязки, при необходимости, расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером.
Насос рециркуляционный обвязываем двумя шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса и также не забываем установить обратный клапан.
Стоимость монтажа рециркуляции ГВС под ключ
Пакет «Обвязка узла БКН»
Для готовых котельных при наличии разведённых магистралей
- ✓ Установка насоса рециркуляции (латунный корпус)
- ✓ Монтаж обратного клапана и группы безопасности
- ✓ Подключение расширительного бака ГВС
- ✓ Пусконаладка и опрессовка узла
Пакет «Рециркуляция под ключ»
Для домов 150–250 м² с несколькими санузлами
- ✓ Проектирование и гидравлический расчёт кольца ГВС
- ✓ Прокладка кольцевой магистрали в теплоизоляции
- ✓ Подключение полотенцесушителей и балансировка петель
- ✓ Монтаж насоса, фильтра, автоматики и опрессовка
- ✓ Гарантия 2 года по договору
Пакет «Умная рециркуляция»
Максимальный комфорт с автоматизацией Home Assistant
- ✓ Всё из пакета «Под ключ»
- ✓ Умные реле и датчики движения/температуры
- ✓ Сценарии: таймер, датчики присутствия, антилегионелла
- ✓ Управление со смартфона через приложение
Готовая схема подключения: выводы инженера
После монтажа насоса и обратного клапана в эту схему линия рециркуляции функционирует безупречно. В результате мы получаем стабильную циркуляцию горячей воды даже на бойлерах, где производителем изначально не был предусмотрен специальный рециркуляционный патрубок, у которой есть специальный выход для подключения рециркуляционной линии.

Частые вопросы о рециркуляции ГВС
Зачем нужна рециркуляция ГВС, если можно просто подождать горячую воду?
Если бойлер расположен в котельной, а ванная комната в 10–15 метрах, объём остывшей воды в трубах составляет 5–15 литров. Каждое утро приходится ждать от 40 секунд до 2 минут. Это не только неудобно, но и сотни литров чистой воды ежемесячно — прямо в септик. Рециркуляция держит горячую воду прямо у смесителя непрерывно.
Почему для ГВС нельзя использовать обычный насос от системы отопления?
Насосы отопления выпускаются в чугунных корпусах. В закрытой системе отопления вода бескислородная. В ГВС вода питьевая, насыщена кислородом — чугун мгновенно корродирует, вода рыжеет и пахнет ржавчиной, насос клинит. Для ГВС допускаются только насосы в корпусах из латуни, бронзы или нержавеющей стали (Grundfos Comfort, Wilo Star-Z и аналоги).
Не будет ли насос рециркуляции накручивать большие счета за электричество?
Современные насосы с постоянными магнитами потребляют 4,5–8 Вт — меньше одной светодиодной лампочки. При непрерывной работе — около 4–5 кВт·ч в месяц (≈30–40 рублей). При подключении через таймер или датчики умного дома насос работает только когда это нужно.
Можно ли сделать рециркуляцию с двухконтурным газовым котлом без бойлера?
Напрямую с проточным двухконтурным котлом рециркуляцию делать нельзя: постоянная циркуляция вынудит котёл непрерывно включаться на максимальную мощность, что быстро выведет из строя вторичный теплообменник и датчик протока. Правильное решение: промежуточный накопительный электроводонагреватель на 30–50 литров (буфер), через который и организуется контур рециркуляции.
Зачем изолировать трубы горячей воды в стяжке?
Неизолированные трубы рециркуляции отдают тепло в стяжку — это паразитный теплый пол. Вода остывает быстрее, котёл греет чаще (перерасход газа/электричества), а неравномерный нагрев пола может растрескать плитку или ламинат. Мы изолируем все магистрали ГВС вспененным полиэтиленом или каучуком, толщина стенки 9–13 мм.
Что такое опасность легионеллы в системе ГВС?
Бактерия Legionella активно размножается в тёплой застойной воде при +20...+45 °C. Рециркуляция исключает застой воды в тупиках, а в настройках бойлера мы программируем периодический прогрев до +65...+70 °C — режим термической дезинфекции, при котором бактерии гарантированно погибают за 2 минуты.
