Схемы подключения и монтаж водяного тёплого пола

Проектирование и монтаж водяного тёплого пола в Москве и Московской области. Подбираем схему с учётом котла, радиаторного отопления и параметров дома. Рассчитываем систему до монтажа, проверяем контуры перед закрытием и настраиваем коллектор.

Чтобы обсудить задачу, позвоните или напишите нам. Для предварительного разбора подготовьте план дома, тип котла и площадь помещений.

Подключение водяного тёплого пола к системе отопления

При выборе схемы подключения водяного тёплого пола учитывают тип котла, наличие радиаторов и параметры контуров. На странице разобраны четыре распространённых решения, их ограничения и этапы проверки системы.

Для выбора схемы нужен расчёт.

До монтажа оценивают теплопотери и характеристики оборудования; после монтажа проверяют герметичность контуров и выполняют настройку.

Цены на наши услуги вероятно самые честные
в Московском регионе

Перед проектированием уточняем площадь отапливаемых помещений, тип котла и состав системы. По этим данным инженер определит, какие схемы подключения имеет смысл сравнить и какое оборудование потребуется.

Для первичной оценки можно прислать план дома и фотографии котельной в Telegram.

3. Насосно-смесительный узел

Для системы с несколькими контурами и различными температурными режимами может применяться насосно-смесительный узел. Он подмешивает теплоноситель из обратной линии. Состав и настройки подбираются по гидравлическому расчёту и документации оборудования.

Схема подключения водяного тёплого пола

2. Трёхходовой термостатический клапан

При комбинированной системе с радиаторами может применяться трёхходовой термостатический клапан и насос. Схему, диапазон регулирования и настройки проверяют по характеристикам системы и инструкции производителя.

Схема подключения водяного тёплого пола

4. Локальный контур через RTL-комплект

Термостатический комплект с RTL-клапаном может применяться для отдельного локального контура, если это допускают параметры изделия и объекта. Допустимую площадь и способ подключения уточняют в инструкции производителя.

Схема подключения водяного тёплого пола

Контроль скрытых работ и запуск систем

Контуры труб после монтажа закрываются конструкцией пола, поэтому важно заранее выбрать схему и проверить соединения, трассы и режим системы до выполнения следующих работ.

Материалы и раскладка

Укладываем трубы из сшитого полиэтилена (PEX-a) строго по BIM-проекту. Соблюдаем краевые зоны, монтируем демпферную ленту по периметру и деформационные швы, чтобы стяжка не треснула при нагреве.

Условия закупки материалов обсуждаем при составлении сметы.

Опрессовка до заливки стяжки

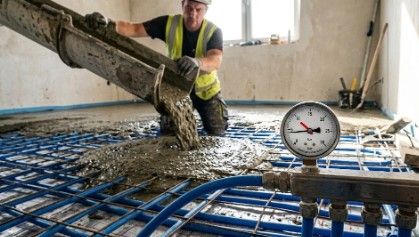

Самый важный этап. Перед приходом заливщиков мы проводим пневматическую (воздухом) или гидравлическую (теплоносителем) опрессовку системы избыточным давлением. Результаты проверки фиксируются по показаниям манометра в соответствии с выбранной методикой и параметрами оборудования.

Мы не берем предоплату. Оплата только после опрессовки!

Видеоотчеты в Telegram

Вы не обязаны жить на стройке. Каждый этап скрытых работ снимается на видео с комментариями инженера. Мы отправляем ролики в закрытый Telegram-канал вашего объекта.

Видеоотчёты передаём в закрытый Telegram-канал объекта.

Балансировка и настройка

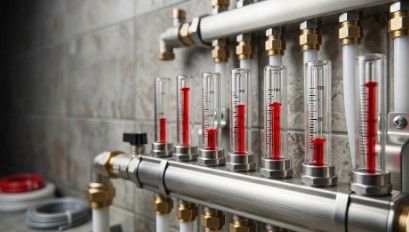

Частый вопрос — как правильно включить и настроить водяной теплый пол? После запуска котла мы гидравлически увязываем все петли с помощью коллекторных расходомеров. Пол будет прогреваться равномерно во всех комнатах, без «эффекта зебры».

Сдаем систему полностью готовой к эксплуатации

Длина контура определяется расчётом

Допустимая длина петли зависит от диаметра и материала трубы, расчётного расхода и потерь давления. Универсальный предел без расчёта указывать некорректно: длину контуров определяют проектом.

Схема подключения водяного тёплого пола

Отказ от балансировки расходомерами

Если контуры имеют разное гидравлическое сопротивление, расход теплоносителя может распределяться неравномерно. Коллектор и контуры настраивают по проектным значениям.

Схема подключения водяного тёплого пола

Заливка без опрессовки

До закрытия труб стяжкой систему проверяют на герметичность по проекту и инструкции производителей оборудования. Порядок и параметры проверки фиксируют в документации; не следует ссылаться на конкретный норматив без проверки его применимости.

Схема подключения водяного тёплого пола

Часто задаваемые вопросы по проекту отопления

1. Как правильно включить и запустить водяной теплый пол после стяжки?
Главное правило: нельзя включать котел на максимум! Первый запуск системы производится только после полного высыхания бетонной стяжки (обычно это 21-28 дней). Стартовая температура теплоносителя должна быть равна температуре в помещении . Порядок первого запуска и изменения температуры определяют по проекту, типу стяжки и инструкциям производителей оборудования и смеси. Резкий нагрев приведет к образованию трещин в бетоне и отслоению плитки.
2. Можно ли подключить теплый пол к системе отопления без коллектора?
Если речь идет о полноценном отоплении всего дома — нет, нельзя. Коллекторная разводка необходима для распределения теплоносителя по петлям и гидравлической балансировки через расходомеры. Исключение составляет локальное подключение небольшой зоны (например, только санузла площадью до 10-15 м²). В таком случае можно обойтись без коллектора, врезав контур в обратку радиаторной сети через специальный RTL-клапан (унибокс), который будет ограничивать температуру.
3. Какой должна быть схема подключения к газовому котлу?
Традиционные газовые котлы выдают высокотемпературный теплоноситель (60-80°C), который губителен для стяжки и финишного покрытия (рабочая температура пола — до 40°C). Поэтому схема обязательно должна включать насосно-смесительный узел с трехходовым клапаном. Клапан подмешивает остывшую воду из «обратки» пола к горячей воде от котла, подавая в контуры строго заданную безопасную температуру. Для сложных систем (когда есть и радиаторы, и бойлер косвенного нагрева) мы дополнительно проектируем установку гидрострелки.
4. Может ли водяной теплый пол быть единственным источником отопления в доме без радиаторов?
Да, это возможно и является современным стандартом для энергоэффективных домов. Однако решение принимается только после расчета теплопотерь здания. Если дом утеплен по ГОСТу, а площадь остекления не избыточна, мощности пола ($60-100$ Вт/м²) достаточно даже для сильных морозов в Подмосковье. Отказ от радиаторов позволяет реализовать концепцию «чистых стен» и панорамных окон без конвекторов.
5. Как сделать водяной теплый пол в деревянном доме или на втором этаже с деревянными перекрытиями?
Для таких случаев мы используем «сухую» систему монтажа без тяжелой бетонной стяжки. Вместо бетона применяются специальные алюминиевые теплораспределительные пластины, которые укладываются в пазы деревянных или полистирольных модулей. Это в 10 раз снижает нагрузку на перекрытия и позволяет запустить систему сразу после монтажа, не дожидаясь высыхания бетона.
6. Обязательно ли устанавливать комнатные термостаты или достаточно один раз настроить коллектор?
Ручная настройка коллектора позволяет сбалансировать систему, но не учитывает динамику жизни. Покомнатная автоматика (термостаты и сервоприводы) позволяет поддерживать, например, $+18$°C в спальне для комфортного сна и $+23$°C в детской. Это не только комфорт, но и экономия: система автоматически снижает нагрев, когда в комнату светит солнце или когда вас нет дома, что снижает расходы на газ или электричество до $15-20\%$.

Техническое оснащение системы отопления

Мы используем только проверенные компоненты с высоким коэффициентом теплоотдачи. Ниже представлен детальный разбор ключевых узлов, обеспечивающих надежность вашего теплого пола на десятилетия.

Конденсационный котел
Теплогенератор

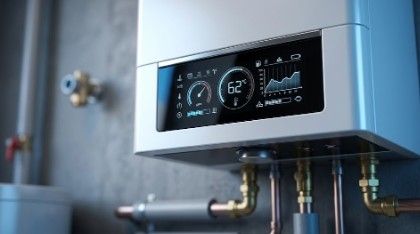

Конденсационный котел

Идеально подходит для теплого пола, так как наиболее эффективно работает именно в низкотемпературном режиме. Конденсационный котёл может быть эффективен в низкотемпературном режиме; фактическая эффективность зависит от модели и условий эксплуатации.

Термостатический клапан
Гидравлика

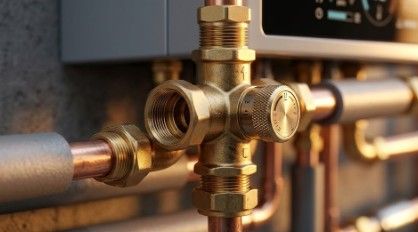

Термостатический клапан

«Мозг» смесительного узла. Автоматически регулирует подмес холодной воды из обратки к горячей подаче, поддерживая температуру в трубах пола строго в диапазоне 30-40°C.

Циркуляционный насос
Циркуляция

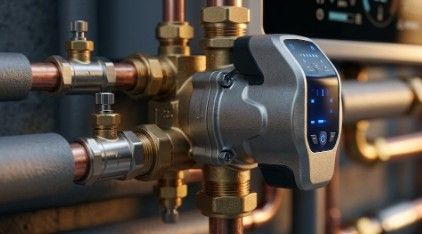

Насос смесительного узла

Обеспечивает постоянное движение теплоносителя по всем петлям пола. Мы используем энергоэффективные модели с частотным регулированием (Grundfos/Wilo).

Монтажный шкаф
Узел сбора

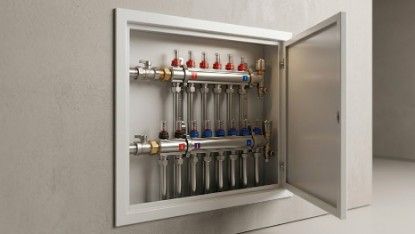

Монтажный комплект (Шкаф)

Компактное решение для размещения коллектора и смесительной группы. Все соединения защищены от коррозии и легко доступны для ежегодного обслуживания.

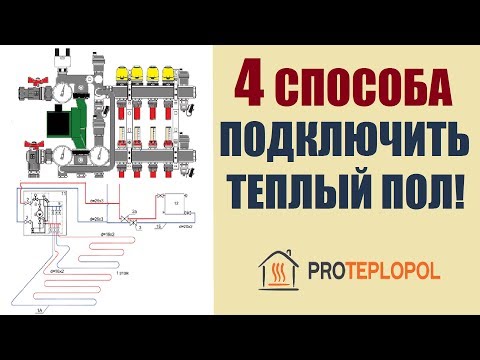

Четыре схемы подключения водяного тёплого пола

1. Прямое подключение к котлу

При прямом подключении теплоноситель поступает от котла к коллектору и распределяется по петлям пола. Такой вариант рассматривают, если источник тепла и система управления поддерживают подходящий низкотемпературный режим, а гидравлические параметры контуров рассчитаны.

Для твердотопливного котла и комбинированной системы способ подключения необходимо отдельно проверить по проекту и требованиям производителя оборудования.

Подключение водяного тёплого пола к котлу

В системе с радиаторами может применяться термостатический смесительный клапан с насосом. Он регулирует подачу более горячего теплоносителя в низкотемпературный контур. Состав узла, диапазон настройки и необходимость дополнительных защитных устройств определяются проектом и инструкцией производителя.

Оборудование для подключения тёплого пола

2. Подключение через трёхходовой клапан

Если в доме есть радиаторы и тёплый пол, их температурные режимы могут различаться. В одном из вариантов для контура пола используют трёхходовой термостатический клапан и циркуляционный насос. Точные настройки выбирают с учётом котла, расхода и гидравлического сопротивления системы.

Подключение контура тёплого пола через клапан
  • Простота и стоимость решения зависят от модели клапана и конфигурации системы.
  • Перед выбором нужно проверить диапазон регулирования, расход и совместимость с насосом и коллектором: один только клапан не гарантирует равномерный прогрев всех помещений.

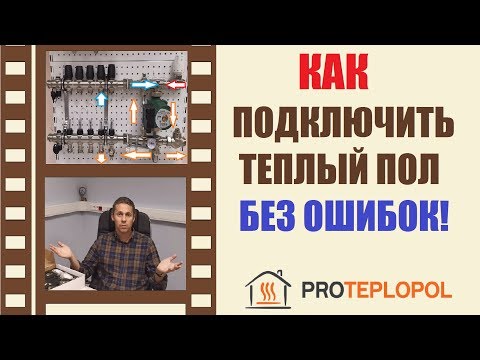

3. Насосно-смесительный узел

Насосно-смесительный узел смешивает горячий теплоноситель с водой из обратной линии и подаёт подготовленный поток в контуры пола. Конкретная схема может включать балансировочную и запорную арматуру и зависит от модели узла и общей гидравлики системы.

Подбор и настройку выполняют по параметрам проекта и оборудования; наличие узла само по себе не заменяет балансировку контуров.

Насосно-смесительный узел тёплого пола

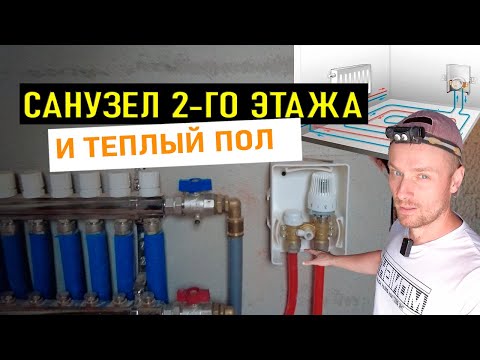

4. Локальный контур через RTL-комплект

Термостатический монтажный комплект (RTL/унибокс) применяют для локального контура, когда это допускают характеристики конкретного изделия и условия объекта. Площадь применения, способ подключения и ограничения нужно сверять с документацией производителя, а не принимать как универсальное значение.

Локальный RTL-комплект для тёплого пола
  • RTL-комплект может быть компактным решением для отдельной зоны.
  • Допустимая площадь и режим применения зависят от модели оборудования и условий объекта; перед монтажом проверьте документацию производителя.

Сравнение четырёх схем подключения
