Закладные в фундаменте под коммуникации: расчёт и монтаж гильз под ключ в Москве и МО

Проектируем точки ввода коммуникаций до заливки бетона, ставим гильзы и сертифицированные закладные. Без вскрытия фундамента и протечек.

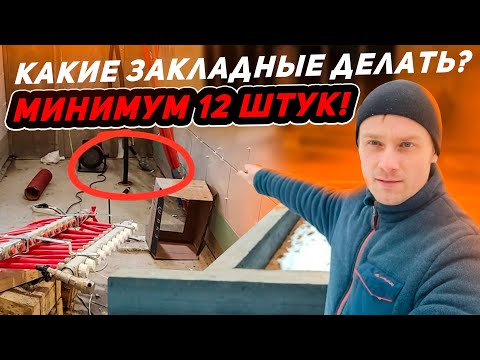

Зачем продумывать закладные и гильзы до заливки фундамента

Закладная — это гильза или футляр, через который рабочая труба или кабель проходят сквозь бетон фундамента. Рабочую коммуникацию заливать в бетон напрямую нельзя: при усадке дома и температурных деформациях бетона труба может треснуть, а заменить её без вскрытия пола будет невозможно.

Гильза с запасом по диаметру решает три задачи сразу: защищает коммуникацию от нагрузки бетона, компенсирует небольшие подвижки фундамента и позволяет протянуть или заменить трубу/кабель после распалубки — без демонтажа готового пола.

Закладные гильзы под коммуникации в фундаменте — вид до заливки бетона

Надёжный монтаж закладных без лишних затрат под ключ

Проектируем расположение точек ввода в BIM/Revit с точностью до сантиметра. Устанавливаем гильзы и футляры до заливки фундамента с жёсткой фиксацией к арматурному каркасу.

  • Бригады москвичей с профильным опытом 12+ лет

  • Детальные видеоотчеты каждого узла в облаке Telegram

  • Монтаж по договору без скрытых платежей и предоплат

  • Резервные гильзы про запас — без алмазного бурения потом

Материаловедение: какие трубы и гильзы закладывать в фундамент

Разбираем, какой материал использовать под каждую коммуникацию и почему нельзя экономить на гильзах.

Серая труба ПП / тонкая гофра

  • Плющится весом грунта и бетона
  • Трескается при промерзании
  • Не держит нагрузку в опалубке
  • Короткий срок службы под фундаментом

Сталь / асбоцемент (для гильз)

  • Высокая жёсткость в опалубке
  • Сталь подвержена коррозии со временем
  • Требует антикоррозийной обработки
  • Тяжелее в монтаже на объекте

НПВХ / ПНД (наш стандарт)

  • Выдерживают давление грунта и бетона
  • Гладкие стенки — трубу легко протянуть
  • Не боятся коррозии и промерзания
  • Расчётный срок службы — десятки лет

1. Выход бытовой канализации

Отвод 110 мм канализационной трубы к септику с уклоном около 2 см на метр — без уклона сток застаивается и засоряется.

Закладная гильза 110 мм под канализацию в фундаменте
Закладная гильза под ввод водопровода в фундаменте

2. Ввод воды из колодца или скважины

Труба водопровода заводится в гильзу ниже глубины промерзания. При длительных морозах магистраль защищают греющим кабелем.

3. Ввод электричества

Заведение кабеля электричества. Для нагрузки до 15 кВт — кабель 4×6 мм², для мощности более 15 кВт — кабель большего сечения.

Закладная под силовой кабель электричества в фундаменте
Закладная под кабель питания насоса скважины

4. Кабель к насосу колодца (скважины)

Прокладывается в одной траншее с вводом воды — отдельный кабель питания скважинного или колодезного насоса.

5. Интернет-кабель (видеонаблюдение)

Витая пара в 4 жилы медную. Даже если сейчас нет интернета или видеонаблюдения, этот кабель обязательно понадобится позже.

Закладная под интернет-кабель и видеонаблюдение в фундаменте
Закладная под кабель и воздуховод компрессора септика

6. Компрессор септика

Станциям локальной очистки аэробного типа (с компрессором) обязательно нужна подача электричества и труба для воздуховода.

7. Труба 25 мм для слива от системы фильтрации

От фильтрующих колонн залповый сброс может достигать 2 м³ — нельзя сбрасывать эти стоки в септик, нужна отдельная труба в дренаж.

Закладная труба для слива системы водоочистки
Закладная под кабель заземления в фундаменте

8. Кабель заземления

Ввод контура заземления в котельную или щитовую — полоса или медный провод от уличного контура заземления до главной шины.

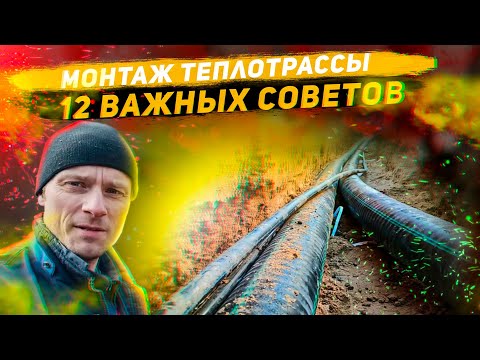

9. Теплотрасса для соседних строений

Если котельная мощная, а тянуть магистральный газ на 2 строения дорого — закладывают гильзу под теплотрассу для бани или гаража.

Закладная гильза под теплотрассу для соседнего строения
Закладная под канал приточной вентиляции в фундаменте

10. Приточная вентиляция

Закладная под грунтовый теплообменник или канал приточной вентиляции — экономит на отдельном монтаже вентиляционной системы.

11. Кабель и витая пара на калитку (ворота)

На калитке в будущем почти наверняка появится электронный замок или видеодомофон — провода под них закладывают сразу.

Закладная под кабель электрозамка и домофона на калитку
Закладная под кабель резервного генератора и резервные гильзы

12. Кабель на генератор + 2 резервные гильзы

Генератор может стоять в гараже или на улице — к нему нужен отдельный кабель. Плюс 2 пустые резервные гильзы ПНД про запас.

Предварительный расчёт — цифры уточняются менеджером

Калькулятор стоимости закладных в фундаменте

Укажите тип фундамента и количество точек ввода коммуникаций — расчёт обновится сразу

Тип фундамента
Количество точек ввода (вода, канализация, кабели и т.д.) 6 шт
3712
Дополнительно
Материалы
Гильзы ПНД/НПВХ на точку ввода—
Герметичные заглушки и уплотнители—
Работы
Разметка точек и привязка к проекту дома—
Монтаж гильз и футляров на точку ввода—
Жёсткая фиксация к арматуре, заглушки—
Пролив, опрессовка, видеоотчёт до заливки бетона—
Предварительная стоимость
—
—
Материалы—
Работы—
Срок под ключ1–3 дня
Гарантия по договору2 года
Отправить расчёт в Telegram Позвонить: 8 (901) 722-77-77
Расчёт предварительный и не является публичной офертой по ст. 437 ГК РФ. Итоговая смета фиксируется в договоре после осмотра проекта дома и типа грунта.

Что входит в монтаж закладных под ключ

Полный состав работ от привязки точек к проекту дома до сдачи перед заливкой фундамента

1

Привязка точек к планировке

Сверяем расположение санузлов, котельной и вводов с проектом дома. Отмечаем точки на арматурном каркасе до начала монтажа.

до монтажа
2

Разметка и подготовка траншей

Готовим траншеи и песчаную подушку под каждую коммуникацию с учётом глубины промерзания и требуемого уклона.

1 день
3

Монтаж гильз и футляров

Устанавливаем гильзы нужного диаметра под каждую рабочую трубу или кабель — отдельно под воду, канализацию, электрику и слаботочку.

1 день
4

Прокладка с уклоном и герметизация

Собираем канализацию с уклоном 2 см на метр, вводим трубу водопровода, герметизируем заглушками места выхода гильз.

1 день
5

Жёсткая фиксация и проверка

Фиксируем все гильзы к арматурному каркасу, чтобы при заливке и вибрировании бетона их не сдвинуло и не нарушило уклон.

1 день
6

Видеоотчёт и сдача перед бетоном

Снимаем видео всех узлов до заливки и отправляем в ваш чат в Telegram. Составляем схему расположения точек ввода.

1 день

1–3 дня

Срок монтажа всех закладных для типового фундамента частного дома

2 года

Гарантия на монтаж и герметичность узлов ввода по договору

Без предоплат

Оплата после проверки расположения и герметичности узлов

Фиксированная смета

Цена закрепляется в договоре после осмотра проекта — без доплат «по месту»

Смежные работы по инженерным системам

Закладные в фундаменте обычно делают вместе с этими работами — можно объединить в один проект и сэкономить на выезде бригады:

Инженерная практика «Дом с Фишкой»

12+ лет на рынке инженерных систем. Мы не накручиваем цены на монтаж, потому что зарабатываем репутацию, а благодаря объемам даем вам максимальные скидки на комплектующие.

Бригады москвичей. Опыт 12+ лет

Никаких сезонных шабашников. На ваших объектах работают штатные профильные специалисты. Мы работаем строго по договору без предоплат. Вы платите только после того, как мы покажем видео узлов ввода до заливки бетона. Гарантия на работы — 2 года.

Проектирование в BIM/Revit

Никаких переделок "по месту". Создаем точную 3D-модель расположения точек ввода и рассчитываем привязку к планировке с точностью до одного сантиметра.

Видеоотчеты в Telegram

Вам не нужно каждый день ездить на стройку. Все скрытые узлы снимаются на видео и загружаются в ваш личный чат до заливки бетона — история монтажа хранится вечно.

Скидки на материалы до 25%

Мы являемся прямыми дилерами ведущих производителей труб, гильз и арматуры. Транслируем наши оптовые скидки вам — честная экономия на смете до 25%.

Видео-консультации

Сложно встретиться лично? Инженер проведет полноценную видео-консультацию и разберёт расположение закладных по вашему проекту удалённо.

Примеры работ

Фундамент УШП

Закладные под канализацию

Монтаж гильз в плите

Закладные в ленте

Ответы на инженерные вопросы

Разбираем технические нюансы закладных в фундамент под коммуникации

Как сделать закладные в фундаменте под коммуникации?
Перед заливкой фундамента нужно разметить все точки ввода по проекту дома (вода, канализация, электрика, слаботочка) и установить в каждой точке гильзу нужного диаметра, жёстко зафиксированную к арматурному каркасу. Рабочую трубу или кабель заводят в гильзу уже после распалубки — это позволяет заменить коммуникацию без вскрытия бетона.
Чем отличаются закладные в ленточном фундаменте от закладных в плите?
В фундаментной плите (УШП) разводка коммуникаций укладывается в песчаной подушке до заливки, а гильзы выводятся вертикально в проектных точках санузлов и котельной. В ленточном фундаменте футляры прокладываются под подошвой ленты ниже глубины промерзания — для воды, либо закладываются в опалубку самой ленты — для канализации и кабелей.
Какого диаметра нужна гильза в фундаменте под коммуникации?
Диаметр гильзы подбирается с запасом относительно рабочей трубы или кабеля, чтобы коммуникацию можно было протянуть или заменить без повреждения бетона. Для канализации обычно используется гильза большего сечения, чем сама труба, для водопровода и кабелей — гильза ПНД с запасом 1.5–2 диаметра рабочей трубы.
На какой глубине делать закладные под воду и канализацию?
Ввод водопровода закладывают ниже глубины промерзания грунта для вашего региона, с дополнительной защитой греющим кабелем при длительных морозах. Канализацию прокладывают выше, с обязательным уклоном около 2 см на метр трубы в сторону септика — без уклона сток будет застаиваться и засоряться.
Почему нельзя поворачивать трубу под фундаментом углом 90 градусов?
Резкий поворот на 90° создаёт точку, в которой трос для прочистки или протяжки новой коммуникации застревает, а поток в канализации — замедляется и копит засор. Поворот делают двумя отводами по 45° или плавным радиусом трубы — так труба и трос проходят свободно.
Сколько резервных гильз нужно закладывать в фундамент про запас?
Обычно закладывают минимум две пустые гильзы с протяжкой-кондуктором — под задачи, которые не планировались изначально (дополнительный кабель, будущий полив, видеонаблюдение). Это дешевле на этапе заливки, чем алмазное бурение готового фундамента позже.
Сколько стоит монтаж закладных в фундамент под ключ?
Стоимость зависит от типа фундамента и количества точек ввода. Предварительную сумму можно получить в калькуляторе выше, а точная смета фиксируется в договоре после осмотра проекта дома. На цену также влияют тип грунта и количество дополнительных опций (резервные гильзы, греющий кабель, проектирование в BIM).
